• Galeria9
  • Galeria8
  • Galeria5
  • Galeria7
  • Galeria4
  • Galeria3
  • Galeria1
  • Galeria6

Galeria ta powstała aby pokazać, że metalografia to nie tylko dziedzina nauki i techniki ale również w pewnym sensie sztuka. Połączenie odpowiednich technik preparatyki, trawienia oraz obserwacji umożliwia wydobycie piękna zaklętego w metalu niewidocznego gołym okiem. Otrzymane obrazy struktur zadziwiające paletą barw, kształtów i pięknem symetrii przywodzą na myśl dzieła sztuki stworzone przez artystów awangardowych. W tym przypadku jednak malarzem są zjawiska fizykochemiczne związanie z krystalizacją czy przemianami a pędzlem dłonie metalografa, który przy odrobinie szczęścia i wiedzy potrafi to piękno wydobyć.

Cart

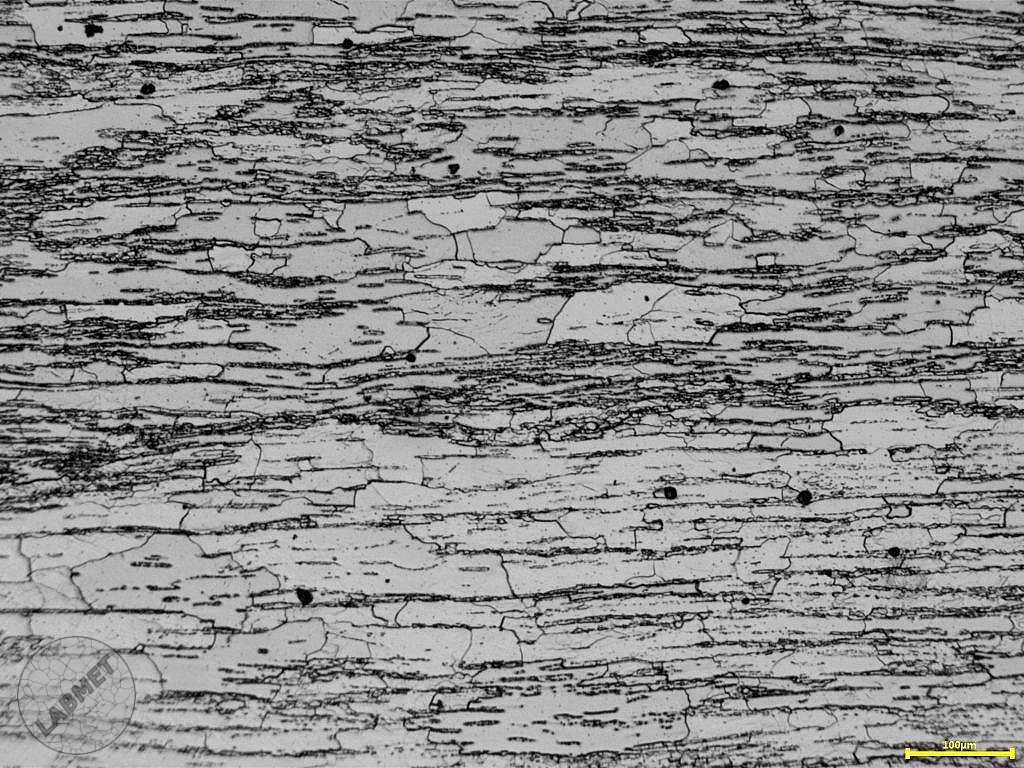

X10CrAlSi18 (1.4742, H18JS)

Żaroodporna stal ferrytyczna należąca do grupy półferrytycznej. Stale te w zależności od warunków chłodzenia mogą posiadać strukturę zbudowaną z ferrytu δ oraz martenzytu (przyspieszone chłodzenie) lub strukturę zbudowaną z ziarn ferrytu δ oraz ziarn ferrytu α z wydzielaniami węlikowymi [Feδ+(Feα+węgliki)], co ma miejsce podczas powolnego studzenia. Tworzenie się tego typu struktur wynika z faktu, że po nagrzaniu tego typu stali do temperatury około 1100°C występuje struktura dwufazowa zbudowana z austenitu oraz ferrytu δ. Podczas chłodzenia ferryt δ nie ulega przemianie natomiast austenit może przemieniać się w ferryt α z wydzieleniami węglikowymi (powolne studzenie) lub martenzyt (szybkie chłodzenie). Tworzenie martenzytu najczęściej obserwuje w strefie wpływu ciepła po spawanie.

czwartek, 23 marzec 2017
